[라즈베리파이 중급] (2) 라즈베리파이 GPIO 소개
작은 조약돌
2014. 7. 4. 12:31

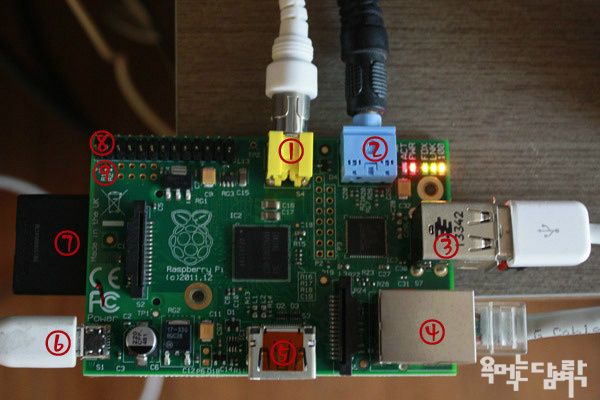

라즈베리파이가 널리 사용되는 이유 중 하나가 GPIO를 사용해서 많은 재미난 프로젝트들을 할 수 있다는 점 일 것이다. GPIO가 무엇인지 간단히 설명하자면 General Purpose Input/Output의 줄임말인데 말그대로 일반 목적으로 사용되는 입출력 핀을 이야기 한다. 즉, GPIO를 이용하면 LED를 켜고 끄고, 센서에서 값을 읽어오는 일에서 부터 LCD 패널에 출력하고 로봇의 모터를 제어하는 일 까지 다양한 일들을 할 수 있다. 라즈베리파이 모델B Rev2는 26개의 기본 GPIO 핀과 8개의 추가 GPIO 핀을 사용할 수 있다. 아래 사진에서 ⑧이 기본 GPIO핀이고 ⑨는 추가 GPIO 핀이다.

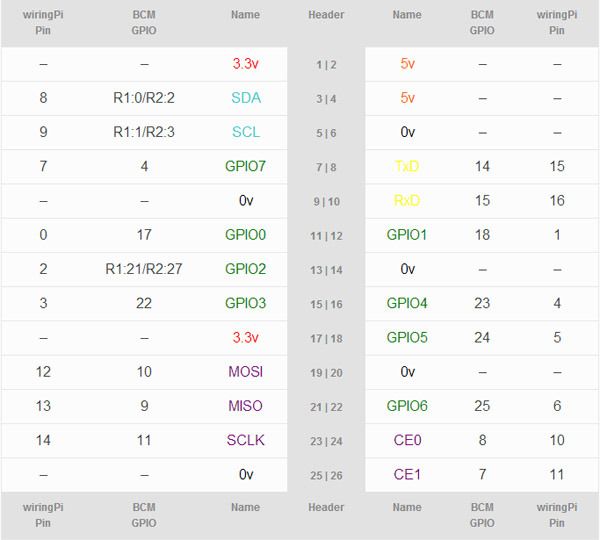

아래 두 테이블은 라즈베리파이 모델B Rev2의 GPIO 핀번호를 나타낸 것이다.
기본 GPIO 핀
추가 GPIO 핀
